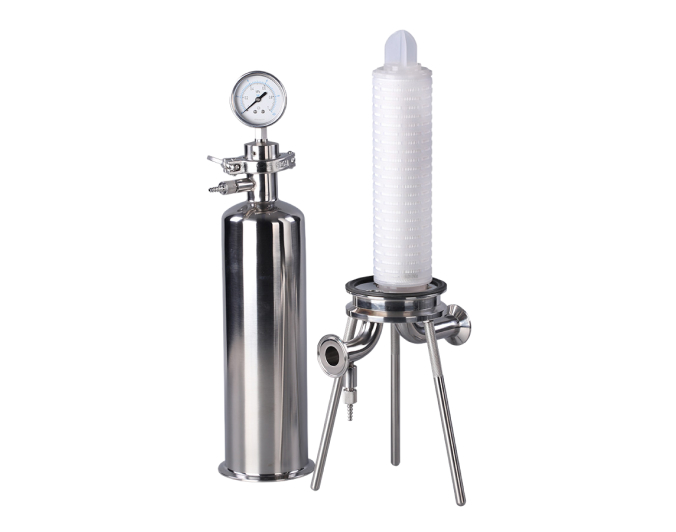

Seria A – Jednostopniowa sanitarna obudowa filtracyjna do cieczy
Nadaje się do zastosowań o niskim przepływie w warunkach niskiego lub średniego ciśnienia. Ta konstrukcja jest szeroko stosowana w przemyśle farmaceutycznym, biotechnologicznym i spożywczym.
ZŁOŻYC ZAMÓWIENIE
Pobierz katalog
opis
specyfikacje
Szereg zastosowań
cechy i jakość
Jednostopniowe sanitarna obudowa filtracyjna do cieczy są zaprojektowane zgodnie z wymaganiami dotyczącymi konstrukcji sanitarnej z gładkim spawaniem bez szczelin i połączeniami sanitarnymi typu TC. Łatwe do czyszczenia i demontażu. Nadaje się do zastosowań o niskim przepływie w warunkach niskiego lub średniego ciśnienia. Ta konstrukcja jest szeroko stosowana w przemyśle farmaceutycznym, biotechnologicznym i spożywczym.
|
Producent |
Darlly |
|
|
Obróbka powierzchni |
||
|
Opcje polerowania |
Pasywowany Elektropolerowany Polerowanie mechaniczne |
|
|
Jakość polerowania |
Wewnętrzna Ra≤0,3μm Zewnętrzna Ra≤ 0,4μm |
|
|
Materiał |
||
|
Obudowa |
304 lub 316L stal nierdzewna |
|
|
Zawór spustowy / odpowietrzający |
304, 316L |
|
|
Potrójny zacisk |
304 |
|
|
Łopatka stabilizatora |
304 |
|
|
Materiał uszczelniający |
Silikon, EPDM, FKM |
|
|
Parametry pracy |
||
|
Maksymalna temperatura pracy |
150℃ |
|
|
Opcje ciśnienia projektowego |
0,6 MPa, 1,0 MPa |
|
|
Przyłącze |
|
|
|
Połączenie Obudowy z podstawą |
Potrójny zacisk |
|
|
Wejście / Wyjście (N1, N2) |
Potrójny zacisk lub kołnierz |
|
|
Zawór spustowy / odpowietrzający (N3, N5) |
Otwór wewnętrzny, 4mm Łączy się z rurą o średnicy 8 mm |
|
|

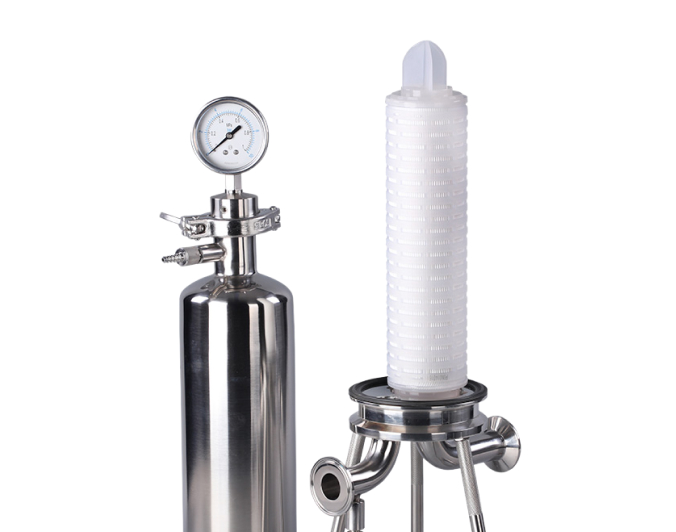

Ciśnieniomierz (N4) |
Potrójny zacisk 1,5 cala |
|
|
Nominał wkładu |
A |
C |
E |
D |
|
Długość całkowita |
Długość od wejścia |
Średnica |
Wysokość Wejścia / Wyjścia |
|
|
127 |
421 |
198 |
101,6 |
110 |
|
254 |
548 |
198 |
101,6 |
110 |
|
508 |
802 |
198 |
101,6 |
110 |
|
762 |
1056 |
198 |
101,6 |
110 |
|
1016 |
1310 |
198 |
101,6 |
110 |
- Farmaceutyki: filtracja leków do wstrzykiwań, HDL, wody do wstrzykiwań, antybiotyków i innych leków biologicznych
- Żywność i napoje: filtracja piwa, wina, alkoholi destylowanych, soków, syropów i wody pitnej
- Przemysł petrochemiczny: filtracja wody na polu naftowym, rozpuszczalników organicznych, kwasów i cieczy alkalicznych
- MikroElektronika: wstępna filtracja wody o wysokiej czystości
Funkcje:
- Bardzo wysoki stopień polerowania
- Zawór spustowy/odpowietrzający: gwintowana tuleja jest oddzielona od stopniowej końcówki węża, dzięki czemu rura łącząca nie będzie się obracać podczas opróżniania lub opróżniania

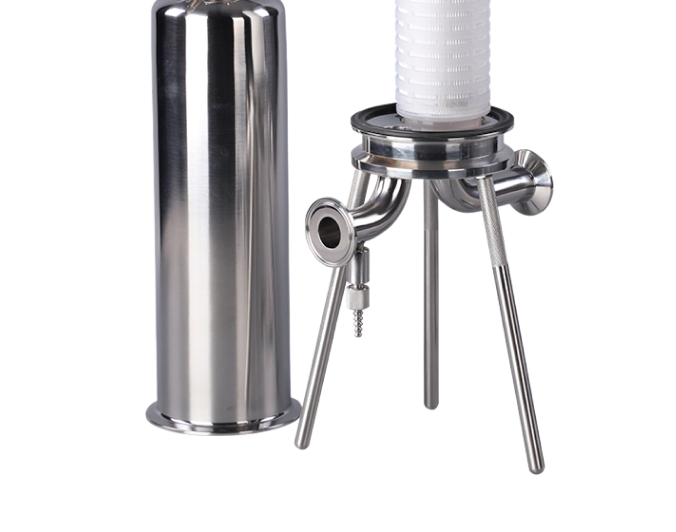

- Wytrzymałe nóżki korpusu mają wzmocnione gwinty, aby zapewnić stabilność i wytrzymałość. Regulowane nakrętki na nóżkach umożliwiają regulację wysokości w celu łatwego montażu
- Nadaje się do procesów czyszczenia na miejscu i parowania na miejscu
Jakość:
- Spełnia standardy GMP dzięki gładkiemu spawaniu bez szczelin i konstrukcji sanitarnej. Doskonała czystość i odprowadzanie cieczy.
