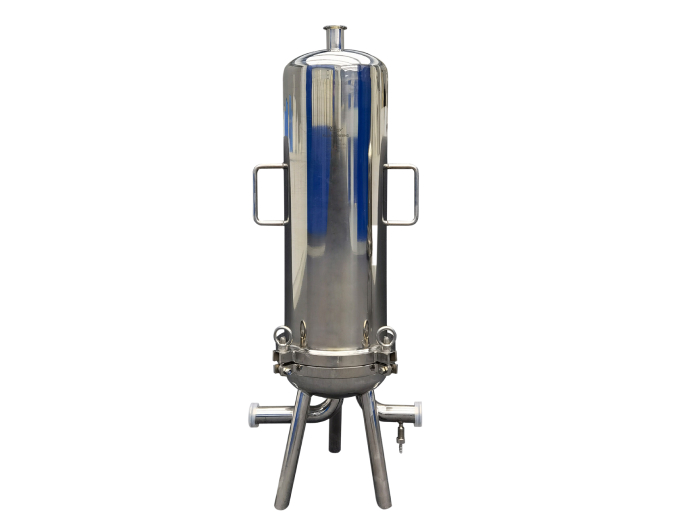

Seria B – Wielostopniowa sanitarna obudowa filtracyjna do cieczy
Nadaje się do zastosowań o wyższym przepływie w warunkach niskiego lub średniego ciśnienia. Ta konstrukcja jest szeroko stosowana w przemyśle farmaceutycznym, biotechnologicznym i spożywczym.
ZŁOŻYC ZAMÓWIENIE
Pobierz katalog
opis
specyfikacje
Szereg zastosowań
cechy i jakość
Wielostopniowa sanitarna obudowa filtracyjna do cieczy jest zaprojektowana zgodnie z wymaganiami dotyczącymi konstrukcji sanitarnych z gładkim spawaniem bez szczelin i złączami sanitarnymi typu TC. Łatwe do czyszczenia i demontażu. Nadaje się do zastosowań o wyższym przepływie w warunkach niskiego lub średniego ciśnienia. Ta konstrukcja jest szeroko stosowana w przemyśle farmaceutycznym, biotechnologicznym i spożywczym. Wewnętrzna powierzchnia może być drobno polerowana do ra≤0,3 µm.
|
Producent |
Darlly |
|
|
Obróbka powierzchni |
||
|
Opcje polerowania |
Pasywowany Elektropolerowany Polerowanie mechaniczne |
|
|
Jakość polerowania |
Wewnętrzna Ra≤0,3 µm Zewnętrzna Ra≤ 0,4 µm |
|
|
Materiał |
||
|
Obudowa |
304 lub 316L Stal nierdzewna |
|
|
Zawór odpowietrzający |
304, 316L |
|
|
Śruba oczkowa |
304 |
|
|
Łopatka stabilizatora |
304 |
|
|
Materiał uszczelniający |
Silikon, EPDM, FKM |
|
|
Parametry pracy |
||
|
Maksymalna temperatura pracy |
150℃ |
|
|
Opcje ciśnienia projektowego |
0,6 MPa, 1,0 MPa |
|
|
Przyłącze |
|
|
|
Połączenie Obudowy z podstawą |
Śruba oczkowa kołnierzowa |
|
|
Wejście / Wyjście (N1, N2) |
Potrójny zacisk lub kołnierz |
|
|
Zawór spustowy (N4, N5)/ Zawór odpowietrzający (N6) |
Otwór wewnętrzny, 4mm Łączy się z rurą o średnicy 8 mm |
|
|
Ciśnieniomierz (N3) |
Potrójny zacisk 1,5 cala |
|
Konstrukcja
|
Model |
Nominał wkładu |
A |
C |
E |
D |
|
Długość całkowita |
Długość od wejścia do wyjścia |
Średnica Obudowy |
Wysokość Wejścia/Wyjścia |
||
|
3-stopniowy |
254 |
750 |
360 |
219 |
150 |
|
508 |
1000 |
360 |
219 |
150 |
|
|
762 |
1250 |
360 |
219 |
150 |
|
|
1016 |
1500 |
360 |
219 |
150 |
|
|
5-stopniowy |
254 |
750 |
400 |
219 |
150 |
|
508 |
1000 |
400 |
219 |
150 |
|
|
762 |
1250 |
400 |
219 |
150 |
|
|
1016 |
1500 |
400 |
219 |
150 |
|
|
7-stopniowy |
254 |
750 |
420 |
273 |
180 |
|
508 |
1000 |
420 |
273 |
180 |
|
|
762 |
1250 |
420 |
273 |
180 |
|
|
1016 |
1500 |
420 |
273 |
180 |
|
|
9-stopniowy |
254 |
750 |
480 |
325 |
200 |
|
508 |
1000 |
480 |
325 |
200 |
|
|
762 |
1250 |
480 |
325 |
200 |
|
|
1016 |
1500 |
480 |
325 |
200 |
|
|
12-stopniowy |
254 |
750 |
500 |
350 |
200 |
|
508 |
1000 |
500 |
350 |
200 |
|
|
762 |
1250 |
500 |
350 |
200 |
|
|
1016 |
1500 |
500 |
350 |
200 |
- Farmaceutyki: filtracja leków do wstrzykiwań, HDL, wody do wstrzykiwań, antybiotyków i innych leków biologicznych
- Żywność i napoje: filtracja piwa, wina, alkoholi destylowanych, soków, syropów i wody pitnej
- Przemysł petrochemiczny: filtracja wody na polu naftowym, rozpuszczalników organicznych, kwasów i cieczy alkalicznych
- MikroElektronika: wstępna filtracja wody o wysokiej czystości
Funkcje:
- Bardzo wysoki stopień polerowania
- Dla wygody, odpowietrznik jest podłączony za pomocą potrójnego zacisku.
- Panel Przedni jest możliwy w wersji zdejmowanej w celu oczyszczenia całej powierzchni. Nadaje się do procesów czyszczenia na miejscu i parowania na miejscu.
Jakość:
- Spełnia standardy GMP dzięki gładkiemu spawaniu bez szczelin i konstrukcji sanitarnej. Doskonała czystość i odprowadzanie cieczy.
