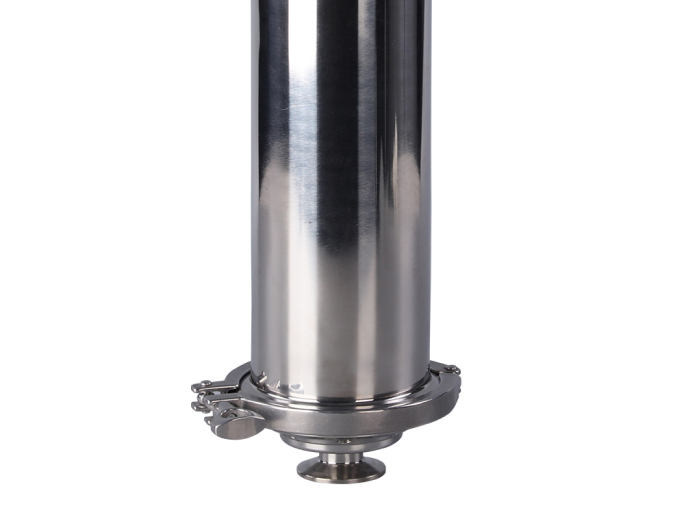

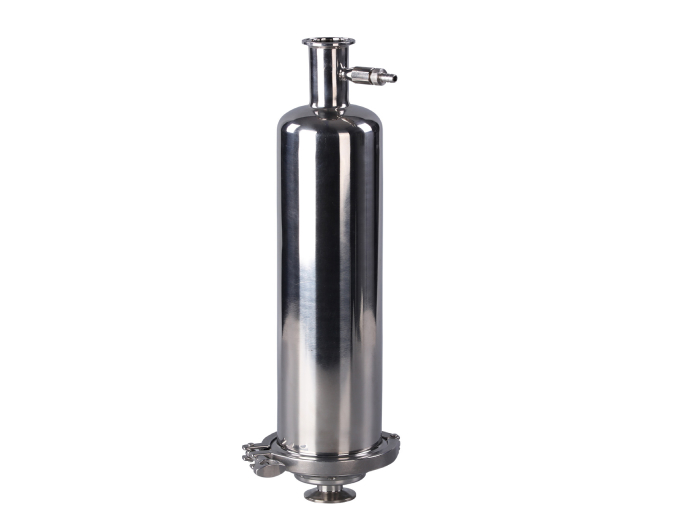

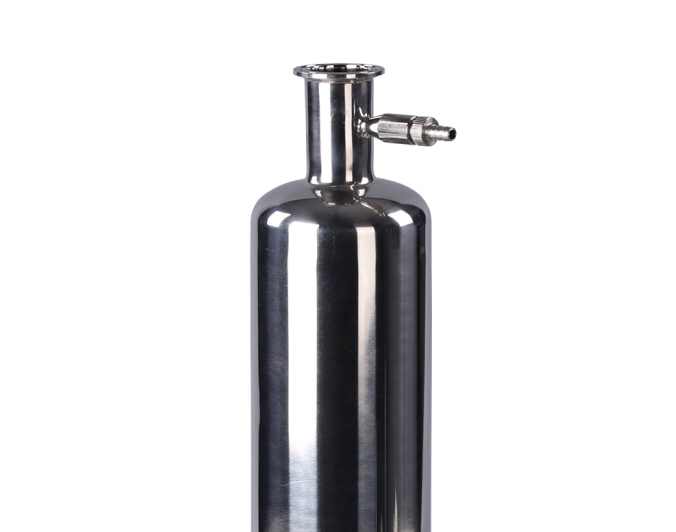

Seria C – Przepływowa sanitarna obudowa filtracyjna do cieczy
To idealny wybór, gdy wymagana jest kompaktowa i ekonomiczna konstrukcja. Nadaje się do filtrowania cieczy i gazów.
ZŁOŻYC ZAMÓWIENIE
Pobierz katalog
opis
specyfikacje
Szereg zastosowań
cechy i jakość
Sanitarne wbudowane obudowy filtrów to idealny wybór, gdy wymagana jest kompaktowa i ekonomiczna konstrukcja. Nadaje się do filtrowania cieczy i gazów. Wykorzystuje wygodną zatrzaskową pokrywę obudowy i otwory spustowe/wentylacyjne.
|
Producent |
Darlly |
|
|
Obróbka powierzchni |
||
|
Opcje polerowania |
Pasywowany Elektropolerowany Polerowanie mechaniczne |
|
|
Jakość polerowania |
Wewnętrzna: Ra ≤ 0,3 µm Zewnętrzna: Ra ≤ 0,4 µm |
|
|
Materiał |
||
|
Obudowa |
304 lub 316L Stal nierdzewna |
|
|
Zawór spustowy / odpowietrzający |
304, 316L |
|
|
Potrójny zacisk |
304 |
|
|
Materiał uszczelniający |
Silikon, EPDM, FKM |
|
|
Parametry pracy |
||
|
Maksymalna temperatura pracy |
150℃ |
|
|
Opcje ciśnienia projektowego |
0,6 MPa, 1,0 MPa |
|
|
Przyłącze |
|
|
|
Połączenie Obudowy z podstawą |
Zacisk |
|
|
Wejście / Wyjście |
Potrójny zacisk lub kołnierz |
|
|
Zawór spustowy / odpowietrzający |
Otwór wewnętrzny, 4mm Łączy się z rurą o średnicy 8 mm |
|
Konstrukcja
|
Nominał |
B |
C |
|
Długość całkowita |
Średnica Obudowy |
|
|
127 |
320 |
101,6 |
|
254 |
447 |
101,6 |
|
508 |
701 |
101,6 |
|
762 |
955 |
101,6 |
|
1016 |
1209 |
101,6 |
- Filtracja cieczy z rurociągów cząstkami.
- Wbudowana filtracja gazu lub jako respirator.
- Filtracja napojów, olejów jadalnych itp
Funkcje:
- Bardzo wysoki stopień polerowania
- Zawór odpowietrzający/spustowy: gwintowana tuleja jest oddzielona od stopniowej końcówki węża, dzięki czemu rura łącząca nie będzie się obracać podczas opróżniania lub opróżniania.
- Wzmocniony zacisk odcinający zapewnia maksymalne ciśnienie robocze 1,0 MPa.
Jakość:
- Spełnia standardy GMP dzięki gładkiemu spawaniu bez szczelin i konstrukcji sanitarnej. Doskonała czystość i odprowadzanie cieczy.
